向光纖一端施加信號，信號從另一端輸出時會變?nèi)酢］斎牒洼敵鲂盘栔g的差值就是光纖鏈路造成的信號能量的損耗，稱為插入損耗。
損耗以分貝即dB表示，信號強度每降低一半則對應為3 dB。如果輸出信號是輸入信號的一半(1/2)，則損耗為3 dB；如果輸出信號是輸入信號的1/4，則損耗為3dB+3dB = 6 dB，以此類推。
TIA和ISO根據光纖的長度、連接器和熔接點的數量來定義鏈路允許的損耗限值或“損耗預算”。連接器和光纖類型的不同，則存在多種版本的參數，在本示例中，我們將選用OM5多模光纖，該光纖在TIA和ISO標準中具有相同的限值(表1)。要計算鏈路的損耗預算，可如下計算：
4.35dB=0.25km*3.0dB + 4*0.75dB + 2*0.3dB
(損耗預算 = 光纖長度(千米) x 3.0dB + 連接器數量 x 0.75dB + 熔接點數量 x 0.3dB)
如果現場實際測得的鏈路損耗低于4.35 dB，則測試“通過”！請注意，我們的CertiFiber™Pro會根據連接器和熔接點的數量計算的損耗預算(見圖1)。您甚至無需輸入長度 — CertiFiber Pro光纖測試儀會為您自動測量長度。
請注意，通過該項測試并不能保證您的網絡應用在此鏈路上可以正常使用。— 接下來我們將進行詳細介紹。

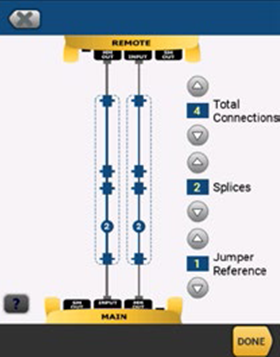

圖1.只需輸入連接器和熔接點數量，CertiFiber Pro將自動計算被測光纖類型對應的預選限值。
2.
我的應用能否在此鏈路上運行？
表2.40GBASE-SR4的損耗和長度限值(IEEE)
