盡管承包商花費了大量的時間和精力來設計和標記線纜安裝，但每個布線從業人員都會遇到不確定線纜走向的情況。有可能是安裝線纜時沒有正確標記。也可能是技術人員持續多年的“臨時”添加。讓我們了解一下哪些線纜音頻發生器、識別器、網絡線纜測試儀和探頭可幫助您縮短確定線纜實際走向的時間。

線纜音頻發生器
雙絞線布線采用平衡信號；線對中的兩根導線各攜帶一路幅值相等但極性相反的信號，因此它們相互抵消，不太可能干擾其他線對。線對上如果存在不平衡(不相等)信號，該線對將變成廣播天線。該不平衡信號可以被獲取、放大并發送到揚聲器，利用探頭可以追蹤帶有音頻信號的線纜。幾十年來，尋線儀一直采用這種方法來確定電纜走向。有些設備甚至足夠強大，可以穿透墻壁或其他建筑材料。
問題是，尋線儀可能還會收到其他不平衡信號——最常見的是交流電源線上的信號，該信號會產生令人厭煩的50或60 Hz嗡嗡聲(取決于電力線的頻率)，從而很難聽到音頻信號。有些音頻發生器具有內置濾波功能，可解決上述問題。Fluke Networks Pro3000模擬探頭采用SmartTone?技術，增加了另一項功能：如果您將正在追蹤的線對短接，音頻發生器產生的“音頻”的音調會發生變化，確認您已經找到了正確的線纜。
還有的信號發生器會發出數字簽名，以另一種方式解決了這一常見問題。數字音頻發生器會忽略其信號源數字簽名之外的任何信號，從而完全消除噪音。這種尋線儀還解決了另一個常見問題，即信號從被測試線纜“泄漏”到鄰近線纜，這使得很難確定連接到信號源的線纜或配線架端口。Fluke Networks IntelliTone? Pro 200更進一步：探頭上有一個插孔，可以插入線纜，從而可以準確識別正確的線纜。該尋線儀還可以測試數據通信線纜中的8根線的線序，確保其正確連接。
線纜音頻發生器還可以用于連接有源設備的線纜，這對網絡支持團隊來說非常有用。
線纜識別器（Remote ID編號通常1-7）可連接到端接線纜，然后從另一端通過測試儀進行讀取，驗證哪個房間的插座連接到配線架上哪個端口(相反亦然，Remote ID插在插座上，測試儀接到配線架端口上讀取信息)。
遠端ID驗證插座連接到哪個端口，節省時間。
閃爍端口指示燈

跟蹤活躍網絡上線纜位置的另一種方法是利用交換機上的鏈路指示燈。連接到正在發送和接收數據的活躍設備時，這些指示燈通常會點亮并閃爍。如果將測試儀插入遠端，可通過有規律地(比如，每秒2次)啟用和禁用鏈路脈沖來控制指示燈閃爍以確定測試儀連接的鏈路所對應的交換機端口。當然如果交換機具有許多端口，則需要具有一些實踐經驗才能分辨幾十個指示燈中哪一個在有規律閃爍，這時候如果測試儀能夠讀取交換機端口信息，則會更便捷。
端口信息

也許，更簡單的方法是讓交換機告訴您活躍網絡線纜的走向。當檢測到設備已連接時，大多數企業交換機會發送鏈路層發現協議(LLDP)數據包，這些數據包可以設置為包含：
交換機名稱
端口號(有時還包括背板和插槽號)
端口所在的VLAN編號
測試儀可收集上述信息，并以簡單易讀的格式顯示在屏幕上。

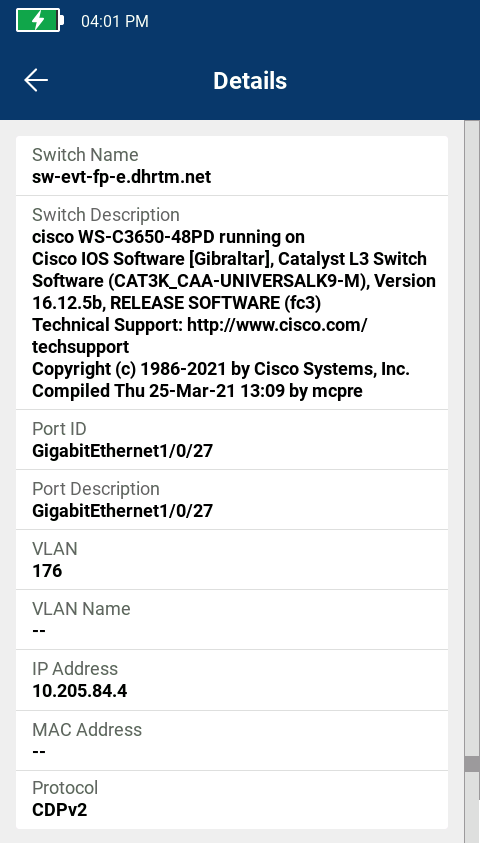

您所需的端口信息很容易在Fluke Networks LinkIQ上看到?.
一臺線纜測試儀可找到全部線纜

福祿克網絡提供多種支持上述功能的測試儀，從基礎的Pro3000 音頻發生器和探頭系列到MicroMapper 線纜測試儀、IntelliTone Pro 200音頻發生器、尋線儀和探頭和MicroScanner 電纜驗測儀。
然而，有一臺測試儀兼具上述所有功能：Fluke Networks LinkIQ智能鏈路通線纜+網絡測試儀。LinkIQ智能鏈路通提供模擬和數字音頻，多達7個線纜識別器，并具有使鏈路指示燈閃爍功能和支持LLDP，這僅僅是該多功能測試儀部分功能。測試儀還可以對10M~10 Gb/s的布線進行故障診斷、排除以及鑒定，生成布線性能報告，并測試以太網供電和網絡連接。
