FLUKE DSX-5000 CH怎么設置測試極限值？測試極限值又分為網線、同軸、CFP測試、OFP測試四種不同的設置方法，今天山東朗坤小編和大家探討一下DSX-5000 CH怎么設置網線的測試極限值。
首先，我們先準備好需要用到的設備和配件，如圖1、圖2。

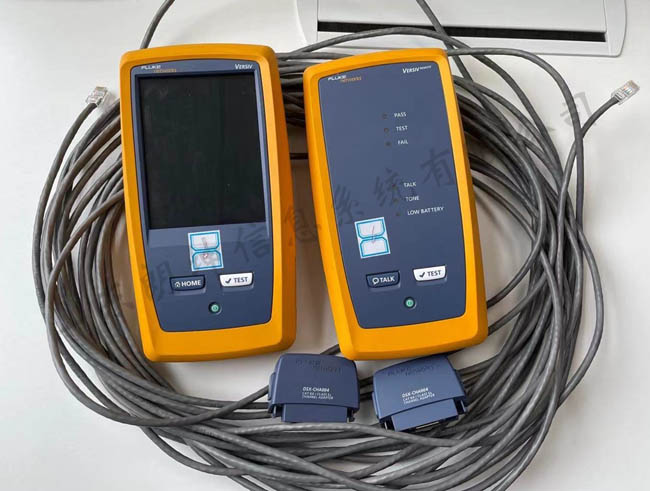

圖1
圖1是FLUKE DSX-5000 CH的主機和遠端，帶顯示屏幕的為主機，灰色的線是我們拿來測試的網線，下邊兩個是通道適配器。

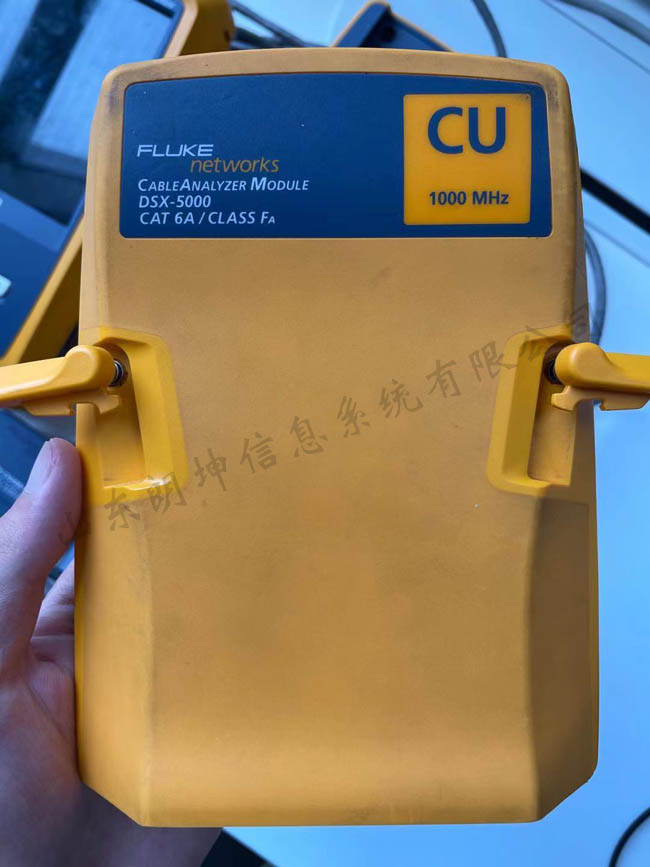

圖2
圖2是測試網線的模塊FLUKE DSX-5000 CH，我們要將這個模塊裝到主機和遠端上邊。形成平臺加模塊的操作方式。

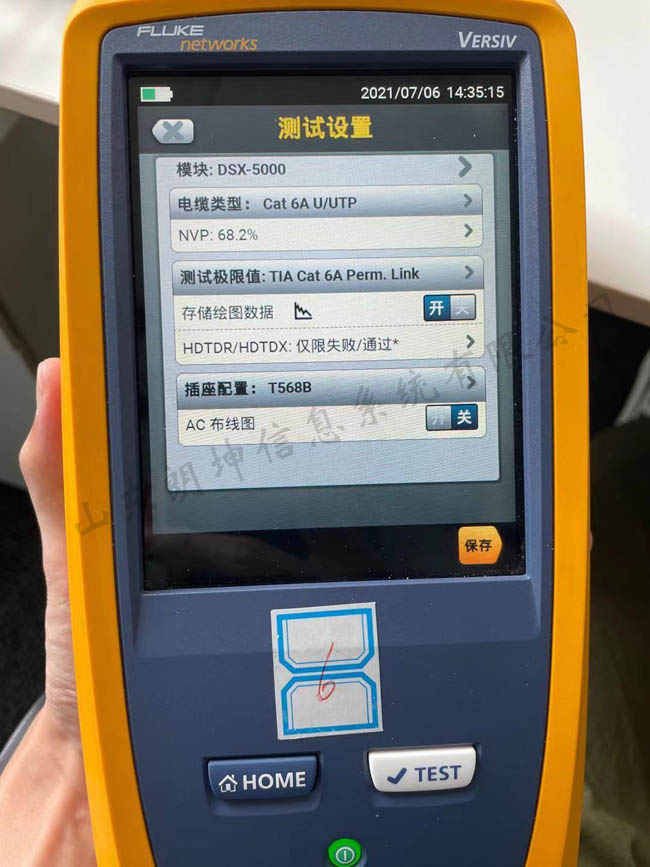

圖3
第二步，打開DSX-5000 CH主機，調整到測試設置界面，如圖3。

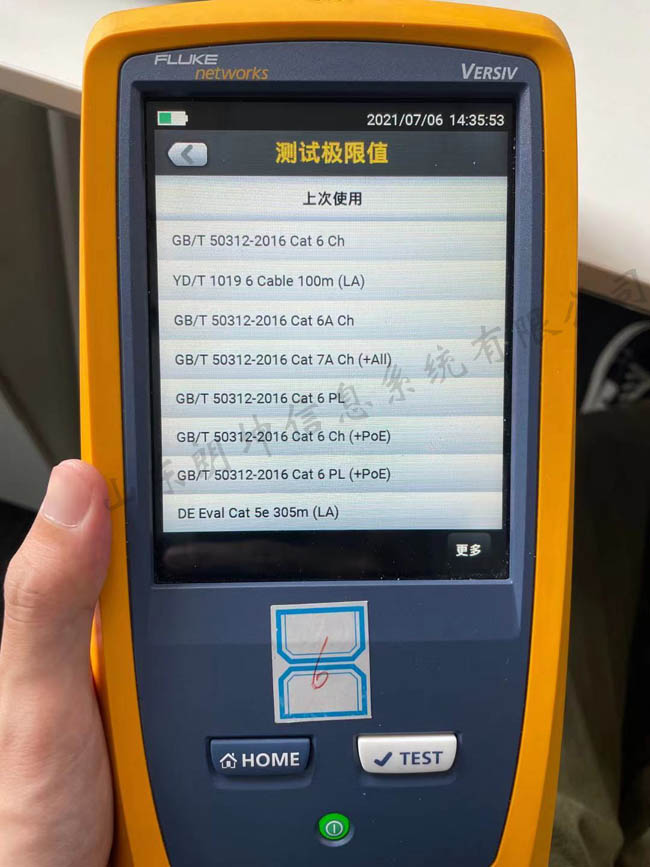

圖4
點擊測試極限值子按鈕，進入到如圖4的界面。圖4顯示的是上次使用的測試極限值，這里的測試極限值指的是國家標準，簡稱國標。國標的選擇在測試環節中非常重要。

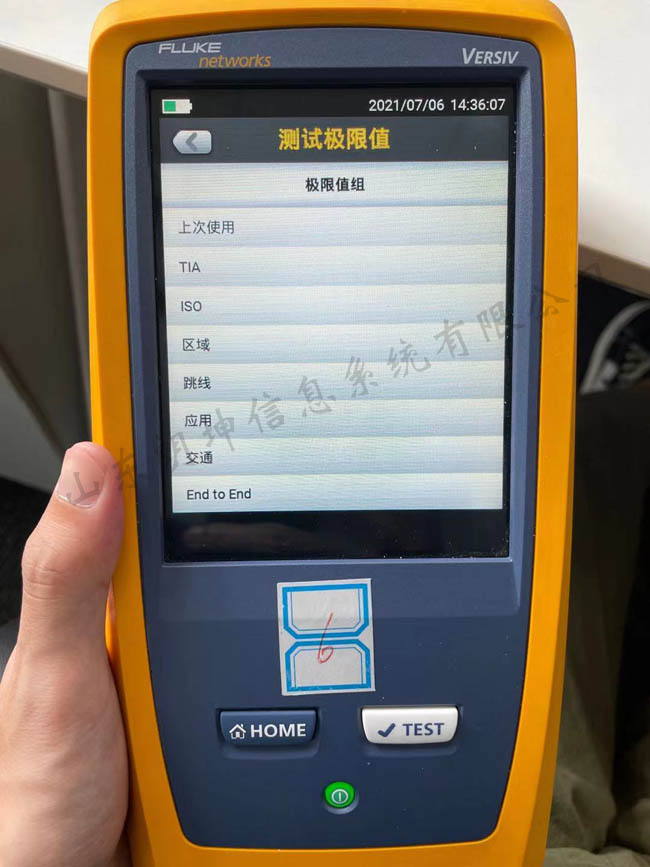

圖5
如果我們沒有找到我們想要的標準，我們點擊右下角的更多。我們會看到如圖5的界面。

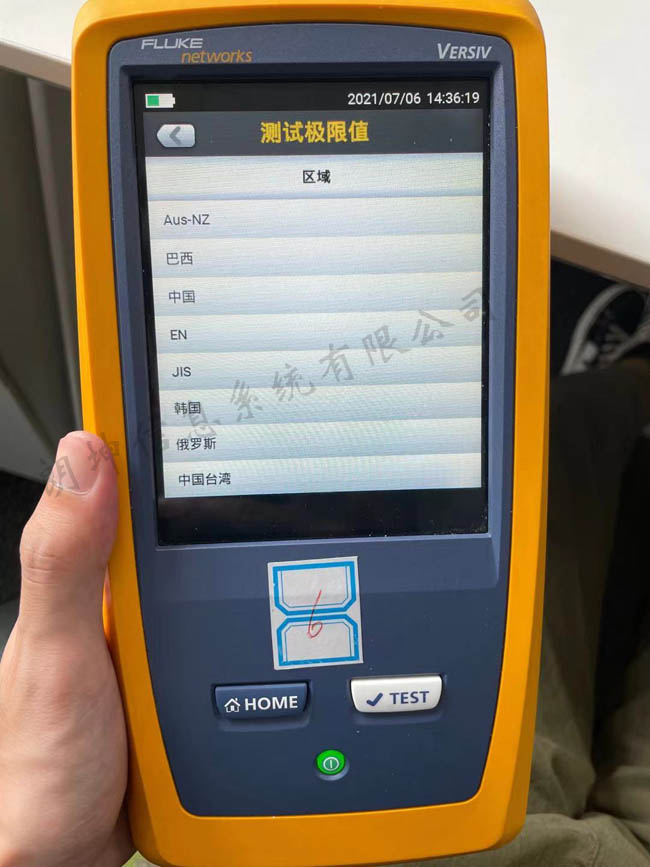

圖6
如圖5，點擊區域。進入到圖6的界面。

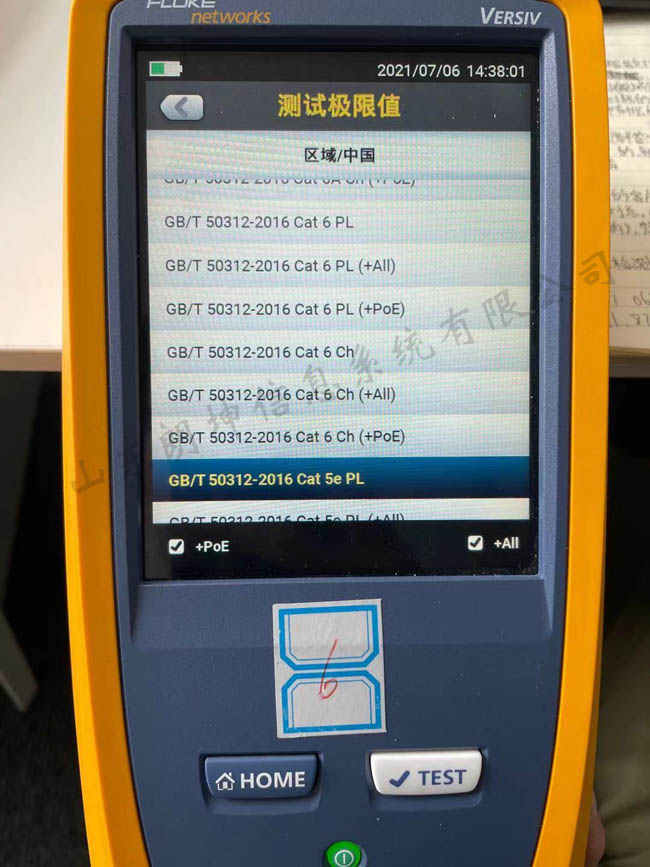

圖7
點擊中國，進入到國標選擇的界面，往下托，找到我們要測的網線對應的國標，今天我們準備的是Cat6UTP的網線，如圖7，找到對應線纜的國標。
仔細一看發現一種網線對應好多種國標，該怎么去選，首先我們選擇是PL還是CH。選擇PL時，我們選用的適配器為永久鏈路適配器，如果，我們測試的鏈路為兩端是插座，中間線纜涉及到永久鏈路，我們就選用永久鏈路適配器，用到了永久鏈路適配器我們必然選擇的是PL的國家標準。
對于怎么選擇CH，同理，我們在測試時使用了通道適配器，我們就選擇CH的標準，兩端是插頭，比如一條小于100米長的網線，我們要測的話，我們得把兩頭安裝上水晶頭，插到通道適配器中就可測量。
上邊是怎么去選擇CH和PL，再看看后邊什么也不加的、+ALL的、+PoE的，+ALL的比什么也不加的多測了四個抗干擾系數，如果像全面測試，我們就選擇+ALL的，什么也不加的使用的比較多。+PoE的，涉及到測試PoE線纜，如果測試的PoE線纜，我們需選擇該國標。
這樣我們就選擇出了國標，也就是測試極限值。
想了解更多的技術分享，快來與我們交流！山東朗坤，專注網絡測試技術！
------------------------------------------------------------------------------------------
