福祿克網線測試儀DSX-5000如何測試Cat6類網線

文章來源:山東朗坤  發布日期:2021-02-02

DSX-5000網線測試儀測試Cat6類網線的方法
福祿克DSX-5000網線測試儀功能非常強大,支持對高達40千兆以太網部署的雙絞線布線進行測試和認證,可測Cat5e、6、6A還是FA和I/II級網線。福祿克網線測試儀DSX-5000如何測試Cat6類網線呢?今天山東朗坤小編帶給大家介紹下DSX-5000測試Cat6類線的方法和一些問題的注意事項。

首先,我們要準備用到的設備和工具以及要測試的線纜Cat6,設備包括DSX-5000versiv主機、versiv遠端,兩者都為堅固耐用的手持式測試儀,兩個通道適配器。工具包括網線鉗、RJ-45水晶頭兩個。當然線纜我們準備Cat6。

DSX-5000網線測試儀測試Cat6類網線的方法DSX-5000網線測試儀測試Cat6類網線的方法

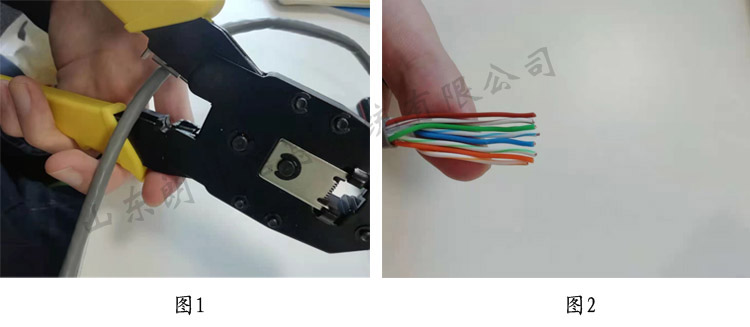

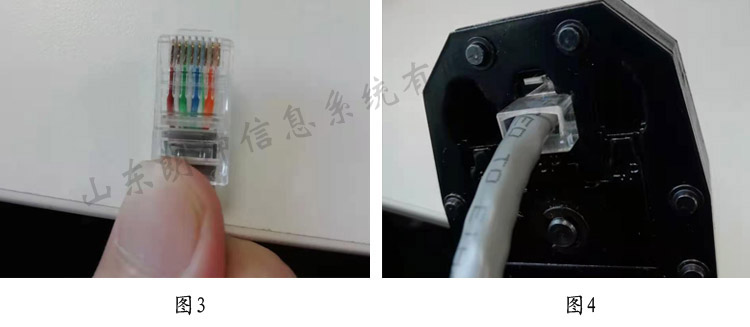

第一步,我們先把Cat6接上水晶頭。我們拿到Cat6線纜,先截取100米,怎么來截100米那?我們知道線纜上邊是有線規和米標的,比如,線纜的一端寫著008米,那么我們我們截取的位置就選用108米,將線從線箱內抽出,當要到108米的時候放慢速度,以免取線過長。拿出準備好的網線鉗,用其最后放的刀片將線纜截斷(如圖1),再制作水晶頭,用網線鉗將線纜的一頭撥開,大約預留3cm的位置,在這里不宜過長,也不能過短。將絞在一起雙絞線對絞開,按照568b的線序?qū)⑵鋽[放好,用手指用力將八根線進行拉直得到(如圖2)。用網線鉗后方刀片將八根排列好的雙絞線一同整齊的切割,預留1.5cm,不宜過長,也不能過短。拿出我們準備好的水晶頭,將八根線整齊插入,得到(如圖3),這里要注意幾點,要將8根線都插到位,還有雙絞線的外皮是否插到了壓線卡槽的位置。用網線鉗前方卡槽壓實即可(如圖4),記住一定要壓實,否則會導致水晶頭制作不合格。另一端水晶頭的制作與上方相同。

DSX-5000網線測試儀測試Cat6類網線的方法DSX-5000網線測試儀測試Cat6類網線的方法

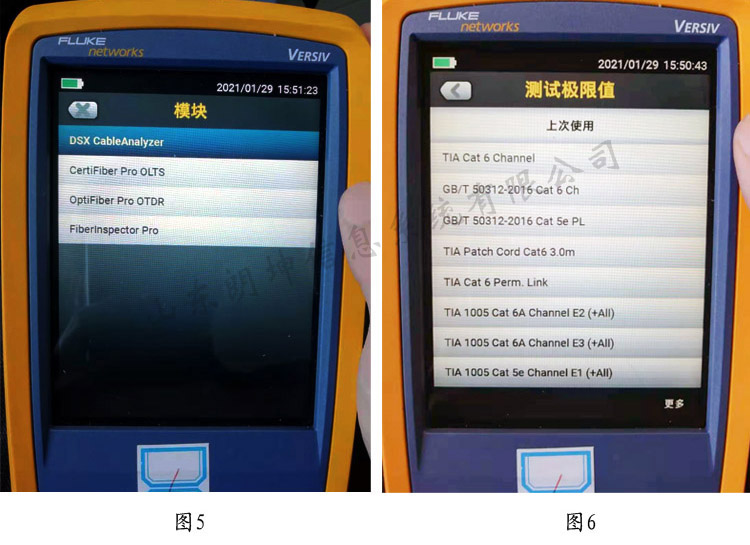

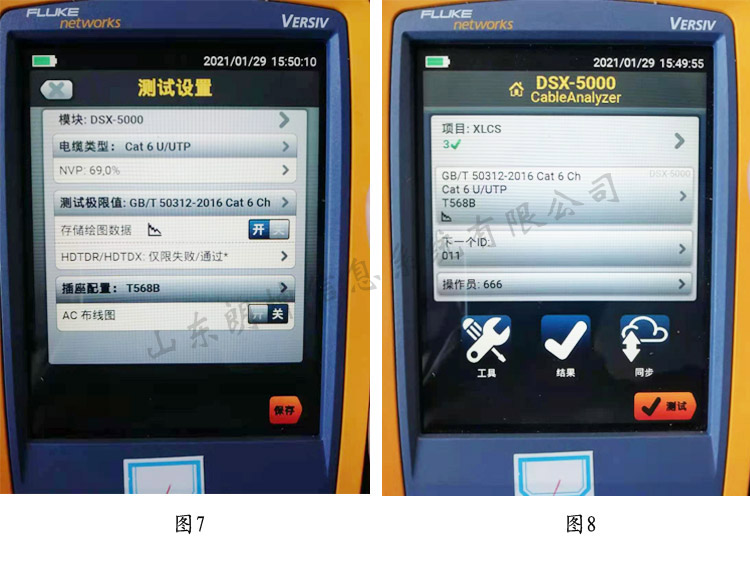

第二步,我們要開始用DSX-5000設備了,打開DSX-5000主機和遠端,在主機主屏幕上建立新項目,這里我們填入XLCS(線纜測試),操作員填入666,編輯測試,模塊選擇DSX CableAnalyzer(如圖5),這個模塊是專門用來測試雙絞線線纜的。電纜類型選擇Cat6 U/UTP,NVP為默認值,不需要更改,測試極限值我們根據要求選擇(如圖6),這里我們選擇G/B 50312-2016 Cat 6 Ch,儲存繪圖數據選擇開,插座配置選擇568B(見圖7),點擊保存,點擊使用所選回到主屏幕(如圖8)。

DSX-5000網線測試儀測試Cat6類網線的方法

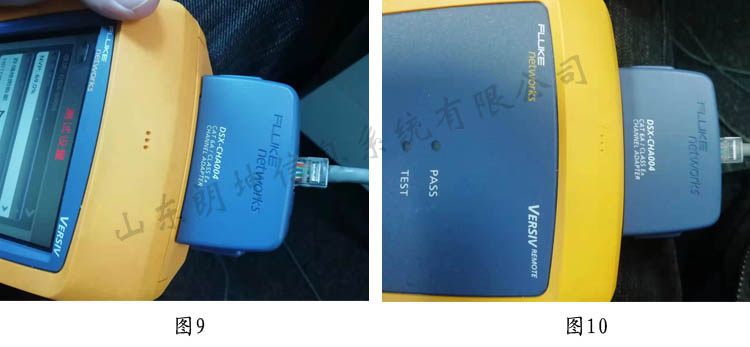

第三步,開始連接設備,先將通道適配器插到DSX-5000設備上,再將Cat6做好的水晶頭插到適配器上(如圖9),遠端步驟同上(如圖10)。

DSX-5000網線測試儀測試Cat6類網線的方法

DSX-5000網線測試儀測試Cat6類網線的方法

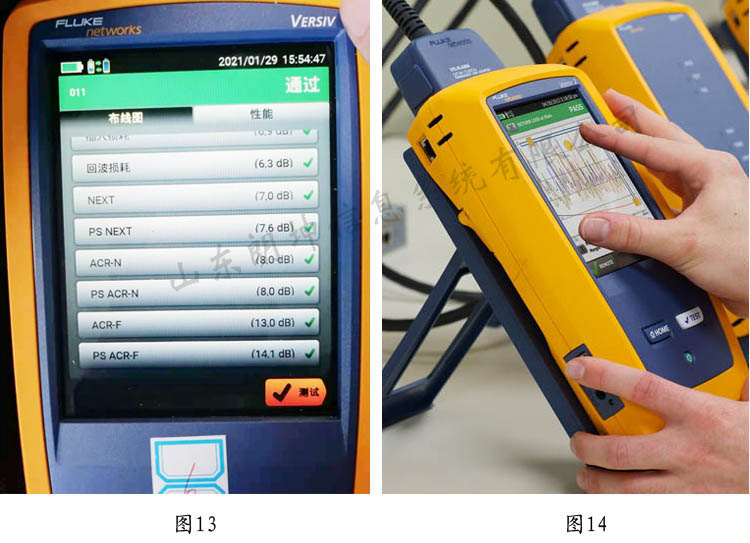

第四步,點擊測試,耐心等待10秒鐘,得到結果,如圖11、圖12、圖13。



想了解更多的技術分享,快來與我們交流!山東朗坤,專注網絡測試技術!

------------------------------------------------------------------------------------------
