MicroScanner PoE 功能：
簡化檢驗測試
MicroScanner2 Cable Verifier 創新地改進了音頻、數據和視頻電纜測試。它首先從四種測試模式中獲取結果，并能在同一個屏幕上顯示以下所有內容 — 圖形化布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備。而且，它的集成 RJ11、RJ45 和同軸電纜測試端口幾乎支持任何類型的低壓電纜測試，而不需要笨拙的適配器。最終結果就是減少了測試時間和技術錯誤，從而可以實現比以前更加有效的高質量安裝。
快速排除服務問題
今天的通信技術人員有很多問題需要處理，而不僅僅是電纜問題。在確定連接問題的原因之前，必須先排除可能存在的電纜和服務等問題。是否有電話電壓？ 極性是什么？ 遠端有以太網交換機嗎？ PoE 是否可用？ MicroScanner2 可以確認這些問題，為技術人員提供了一個強大的視角，讓他們可以檢測出目前最常見的音頻、數據和視頻服務問題。 這意味著更快、更全面的故障排除。
POE驗證

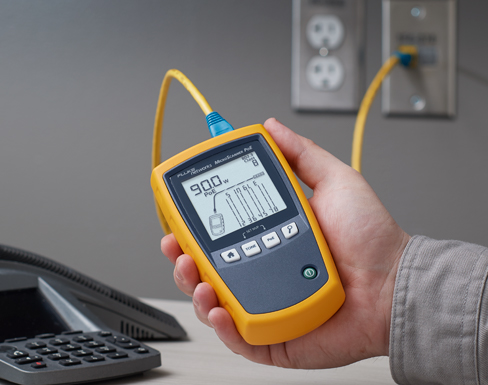

Microscanner PoE 能夠快速而方便地完成 PoE 驗證，從而解決 PoE 安裝難題。測試儀根據新的 PoE 標準檢測連接的交換機提供的可用的 PoE 等級 (0-8)，并顯示無源 PoE 源的電壓。這些信息使技術人員能夠了解安裝功能、改進工作流程，并減少等待交換機信息所需的時間。
創新的界面
以前的電纜檢驗測試儀要求用戶必須在四種不同操作模式之間切換才能看到所有測試結果。這不僅降低了測試過程的速度，而且導致了較高的用戶錯誤率。MicroScanner2通過在同一個屏幕上顯示布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備等主要測試結果，很好地解決了這一問題。而且，它有一個超大的背光 LCD 屏幕，能夠圖形化顯示布線圖結果，從而給用戶帶來了前所未有的舒適性和清晰度。
多介質支持
是否對用于測試各種音頻、數據和視頻介質類型的各種適配器的丟失或損壞感到煩惱？ MicroScanner2 內置 RJ11、RJ45 和同軸電纜支持，從而淘汰了這些笨拙的適配器。主設備和遠端識別器都可以立即用于測試電話插座、以太網插座和 CATV 出口。這是 MicroScanner2 簡化電纜檢驗的又一途徑。
IntelliTone
MicroScanner2 具有內置的 IntelliTone 數字和模擬音頻技術，不管工作環境如何，它都可以精確地定位幾乎任何電纜或線對。利用數字模式來定位線束或交換機、配線板或墻壁插座中的高級數據電纜 (Cat 5e/6/6a)。數據模式非常適合用于高數據、RF 或電磁干擾的環境。配合 IntelliTone 200 Pro 探頭一起使用時，它還可以從測試儀端或探頭端檢驗電纜布線圖。
對于音頻級電纜（Cat 3 及以下級別）以及同軸電纜、安全/報警電纜和喇叭線，可以使用模擬模式。這些電纜針對較低頻率傳輸進行了優化。因此，使用低頻音頻更容易將其定位。MicroScanner2 的智能模擬音頻技術在每次被測線對一起短路時都改變音樂，從而消除了安裝期間線對定位的盲目性。這樣，技術人員就可以在將線對插入插座前或在診斷音頻傳輸問題時對它們進行準確判別。
VDV服務檢測
音頻、數據和視頻技術人員有很多問題需要處理，而不僅僅是電纜問題。在確定連接問題的原因之前，必須先排除可能存在的電纜和服務等問題。MicroScanner2 可以確認這些問題，為技術人員提供了一個強大的視角，讓他們可以檢測出常見的服務問題。 檢測 POTS 電壓是否存在，并檢驗極性。檢驗供電的 10/100/1000 以太網交換機是否位于遠端。或者，確認 PoE 電壓和線對是否正確。
堅固的外殼
您的工具需要經得起考驗，才能不被輕易損壞。MicroScanner2擁有一個堅固的橡膠皮套，可以承受非常惡劣的工作環境。您可以把它扔進工具箱，完全沒問題。而且，它現在還標配一個樹脂便攜包，可以增強保護，增加方便性。
MicroScanner2 和 MicroScanner PoE 規格
除特別說明外，規格適用于 23ºC (73ºF)。
| 環境規格 | |
|
工作溫度 |
32 °F 到 113 °F (0 °C 到 45 °C) |
|
貯存溫度 |
-4 °F 至 +140 °F（-20 °C 至 +60 °C） |
| 工作相對濕度（% RH 無冷凝） |
90 %（50 °F 至 95 °F 10 °C 至 35 °C） |
|
沖擊和振動 |
隨機，2 g，5 Hz — 500 Hz （2 類） |
|
安全 |
IEC 61010-1 第 3 版 |
|
海拔 |
4,000 米；貯存時：12,000 米 |
|
EMC |
IEC 61326-1 |
| 一般規格 | |
|
測試連接器 |
屏蔽 8 針模塊插座支持 8 針模塊 (RJ45) 和 4 針模塊 (RJ11) 插頭。MicroScanner2: 同軸線纜的 F 型連接器。 |
|
電源 |
電池類型：2 AA (NEDA 15A, IEC LR6) 堿性電池 電池壽命：正常使用情況下 20 個小時 其它兼容電池類型：2 節 AA 相機鋰電池、NIMH、NICAD |
| 尺寸和重量（含電池和接線圖適配器） |
3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) |
|
顯示屏 |
帶背光的單色 LCD |
| 測試模式 | |
|
電纜測試 |
測量長度、驗證接線圖、識別遠程 ID 定位器，以及檢測以太網端口。線纜電阻超過 12.5 Ω 時，MicroScanner PoE 還會顯示 HIGH Ω。在一個屏幕上顯示結果。 |
|
音頻 |
產生Intellitone™ 和普通模擬音頻信號 |
| PoE |
MicroScanner2: 請求并檢測 802.3af 的兼容 PoE（以太網供電）設備 |
| 性能規格 | |
|
被測電纜類型 |
雙絞線：UTP、FTP、SSTP 同軸電纜（MicroScanner2）：75 Ω、50 Ω、93 Ω |
|
長度測試 |
量程：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取大值。NVP 不確定度是附加誤差。 校準：用戶設置雙絞線和同軸線纜的 NVP (MicroScanner2)。可測定已知長度電纜的實際 NVP。 |
| 接線圖測試 |
檢測單線故障、短路、錯誤接線、拆分線對以及七個遠端適配器 ID。接線圖按比例長度繪制，以直觀地顯示故障的大概位置。 |
|
以太網端口檢測 |
MicroScanner2: 用10 Mbps、100 Mbps 和 1 Gbps 速度檢測 802.3 以太網端口的設計速度。 |
| 音頻發生器 |
支持發生音頻以及使用福祿克網絡數字 IntelliTone™ 探頭進行電纜映射。產生兼容典型模擬探頭的四種音頻。使用 IntelliTone 或模擬探頭時，Smartone™ 功能可以正確識別電纜束中的電纜。 |
| 型號/名稱 | 說明 |
| MS-POE |
Microscanner PoE，含便攜包 |
| MS2-100 | MicroScanner2 Cable Verifier包括 MicroScanner2 電纜檢測儀和主接線圖適配器、多語言快速入門指南、電池，以及 Fluke Networks 便攜包 參見照片
|
| 型號/名稱 | 說明 |
| MS2-TTK | MicroScanner2 終端檢測套件包括：MicroScanner2 Cable Verifier、IS60 Pro 工具套件、IntelliToneTM 200 端頭、RJ11 和 RJ 45 跳線、系索、快速入門指南，磁性束帶附件、以及 9 伏電池，都裝在豪華型 Fluke Networks 便攜包中。請參見圖片
|
| MS2-KIT | MicroScanner2 專業套件包括：MicroScanner2 Cable Verifier、主接線圖適配器、遠程識別器 #2-7、IntelliTone Pro 200 端頭、屏蔽式雙絞線 RJ45 跳線、RJ11 跳線、與 8 個鱷魚夾導線適配器配套的線夾組 RJ45、F 同軸電纜按入式跳線、附件軟包、(2) AA 堿性電池、(1) 9V 堿性電池、MicroScanner2 快速入門指南、磁性束帶附件、IntelliTone Pro 快速入門指南、都裝在豪華型 Fluke Networks 便攜包中見照片 |
| MS-POE-KIT |
Microscanner PoE 專業套件，含 Intellitone Pro 200 探頭和遠程 ID 套件請參見圖片 |
| MS2-FTK |
銅和光纖基礎技術人員工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纖測試工具包。請參見照片 |
| 型號/名稱 | 說明 |
| MICRO-DIT | MicroScanner 工具包便攜包 |
| MS2-WM | MicroScanner2 主接線圖適配器 |
| CIQ-RJA | RJ45/11 模塊化適配器 |
| CIQ-COAX | CableIQ 同軸適配器套件包含 F 型連接器、 BNC 和 RCA 連接器 |
| MT-8200-63A | IntelliTone 200 探頭包括：IntelliTone 200 探針、RJ11 和 RJ 45 跳線、系索、快速使用指南以及 9 伏電池 |
| MS-POE-WM |
備用 Microscanner PoE Wiremap 適配器。請參見圖片 |
| REMOTEID-KIT |
遠程 ID 套件，適用于 Microscanner PoE。參見圖片 |
| MS2-IDK27 | MicroScanner2 遠程識別器套件 #2-7 |
| MS2-MAG-KIT | 磁性束帶附件和備用防護套 |
